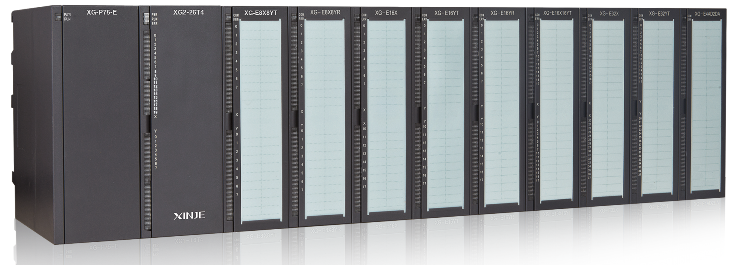

此次信捷推出的是一款全新高端控制器，與XG1系列相比，具備同樣外觀的XG2系列卻有著更為豐富的內涵，具體表現在：程序容量、高速計數頻率、處理速度方面有了質的突破；支持差分信號輸入；支持插補、隨動等運動控制功能；最為驚喜的是，XG2系列作為信捷首款支持EtherCAT總線功能的控制器，可控制32軸伺服同步運動。

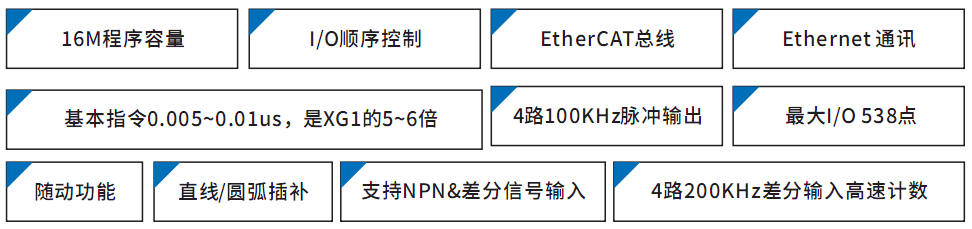

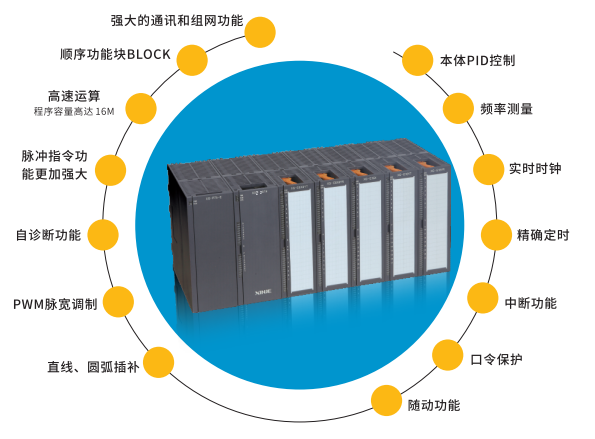

性能總覽

扎實的基本功能

EtherCAT運動總線

EtherCAT通信是一種實時以太網用于主站和從站開放式的網絡通信。

EtherCAT總線比傳統的總線系統軸數多且控制周期短、帶寬利用率更高、系統結構更加靈活。

EthernCAT通訊主要應用于XG2系列PLC，只要是支持標準EtherCAT通訊協議的伺服均可與XG2通訊，目前可以支持控制32軸伺服同步運動，支持2路Touch probe探針功能，位置、速度、轉矩等多種控制模式，廣泛適用于各種行業應用。

? 僅XG2系列PLC以及DS5C系列伺服支持Ether CAT通訊協議。

? 從站目前支持最多32軸。

? 從站目前支持具備標準EtherCAT協議的伺服，如信捷DS5C系列伺服。

? 節點間最長50m。

? 主站與從站的通訊周期，500~1000（單位：μs）。

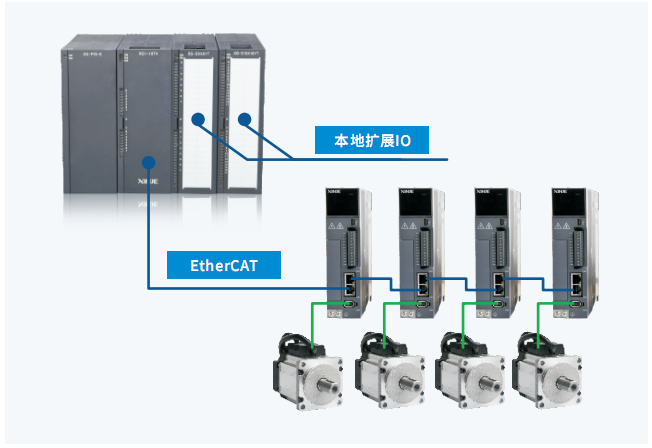

?EtherCAT協議通訊架構圖

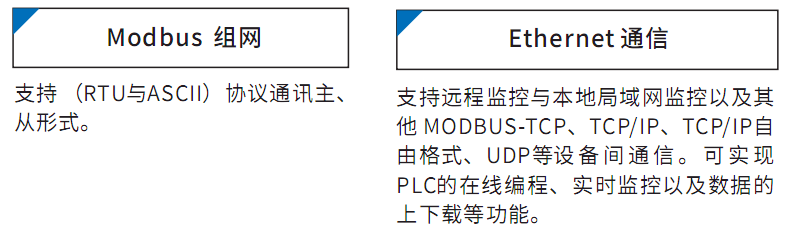

豐富的通訊和組網功能

XG2系列PLC提供的通訊口，可滿足絕大部分通訊和網絡的需求，不僅支持Modbus協議，還支持其它復雜的網絡，用戶還可以通過自由格式通訊協議與打印機、儀表等進行通訊。XG2系列本體有5個通訊口。

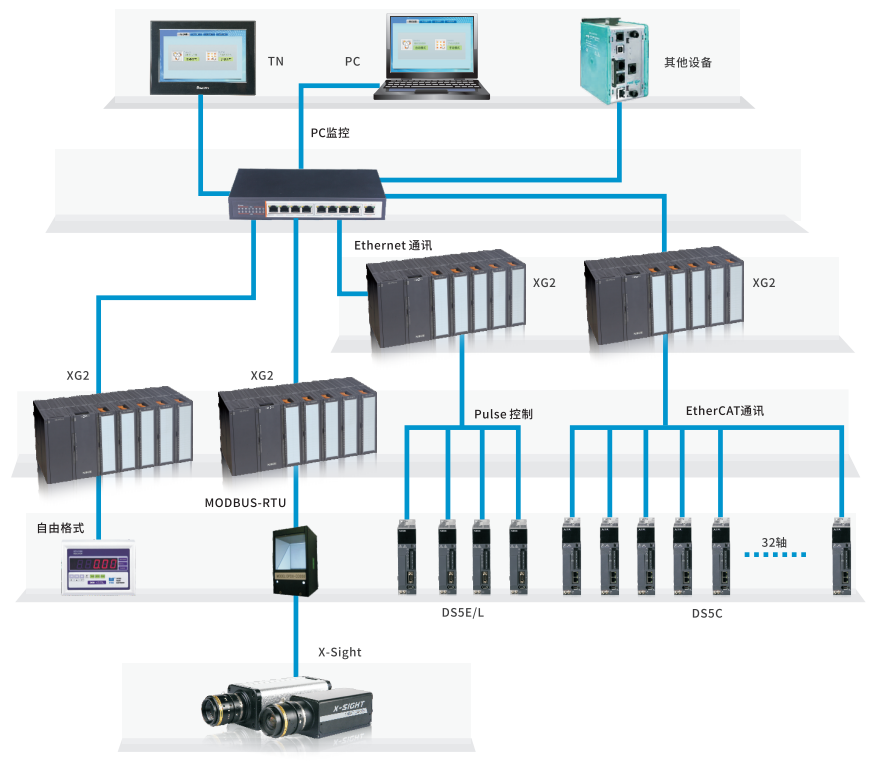

?綜合網絡結構圖

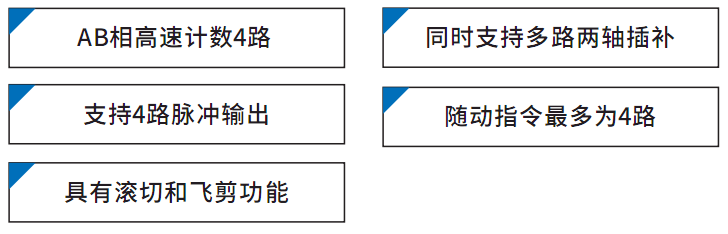

插補功能

?強大的運動控制功能

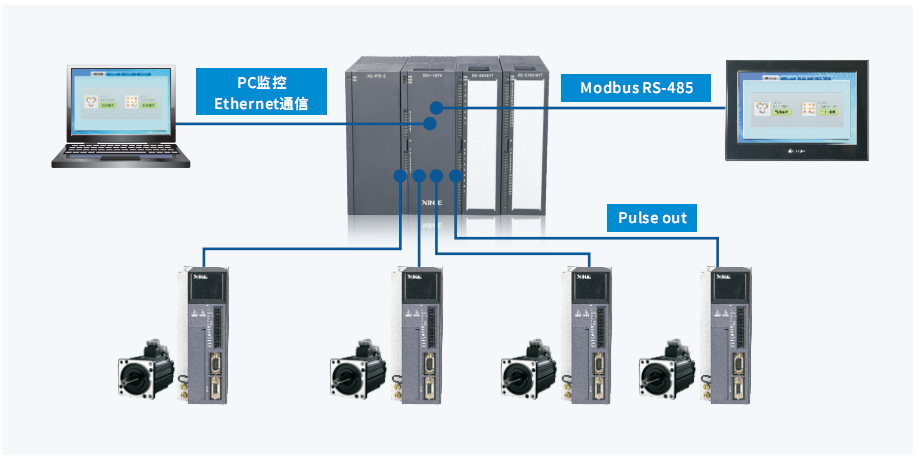

?多軸獨立控制架構圖

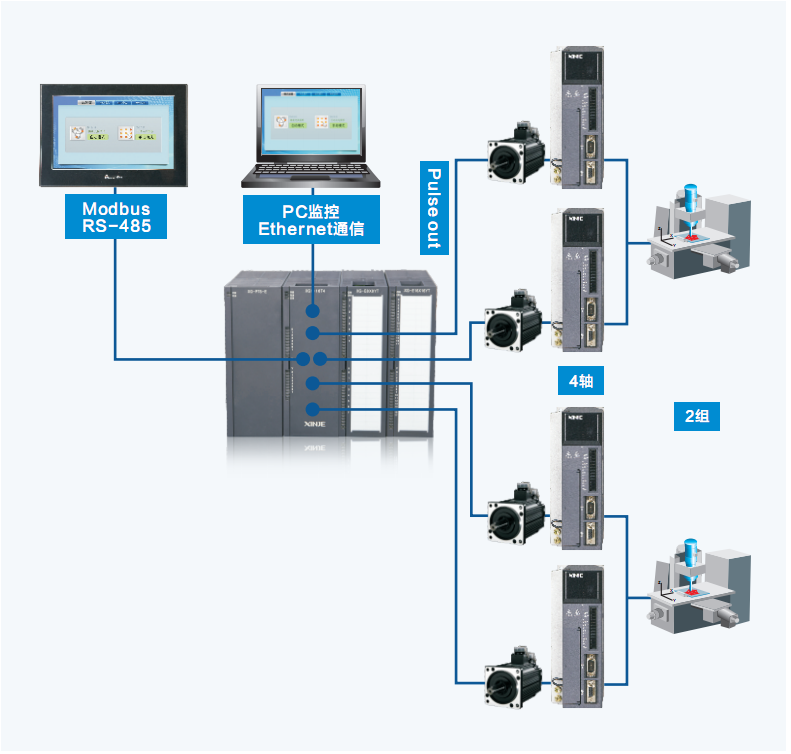

?多軸聯動運動控制架構圖

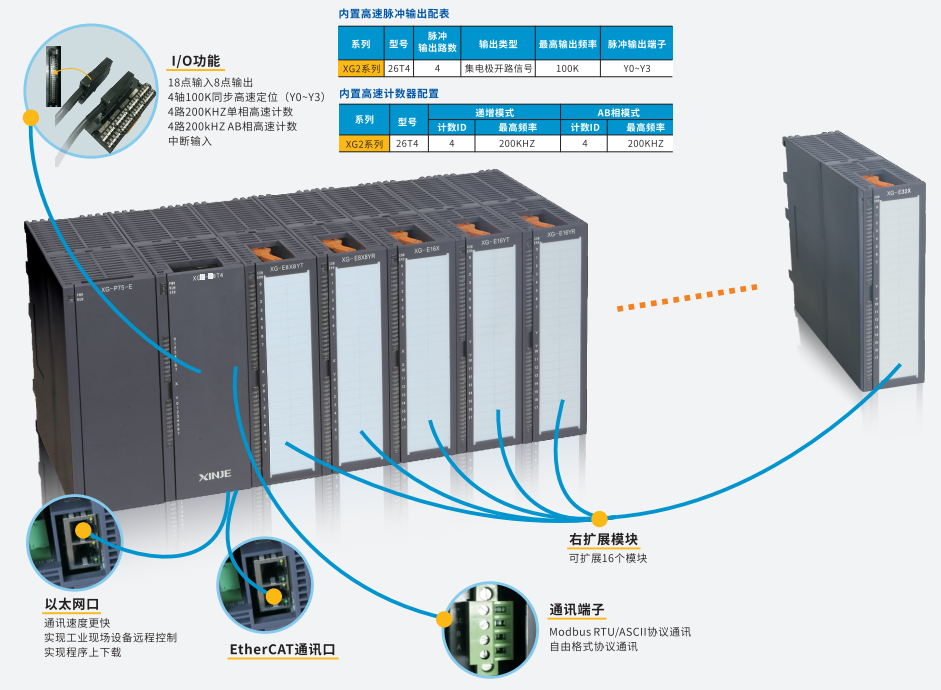

產品結構圖
