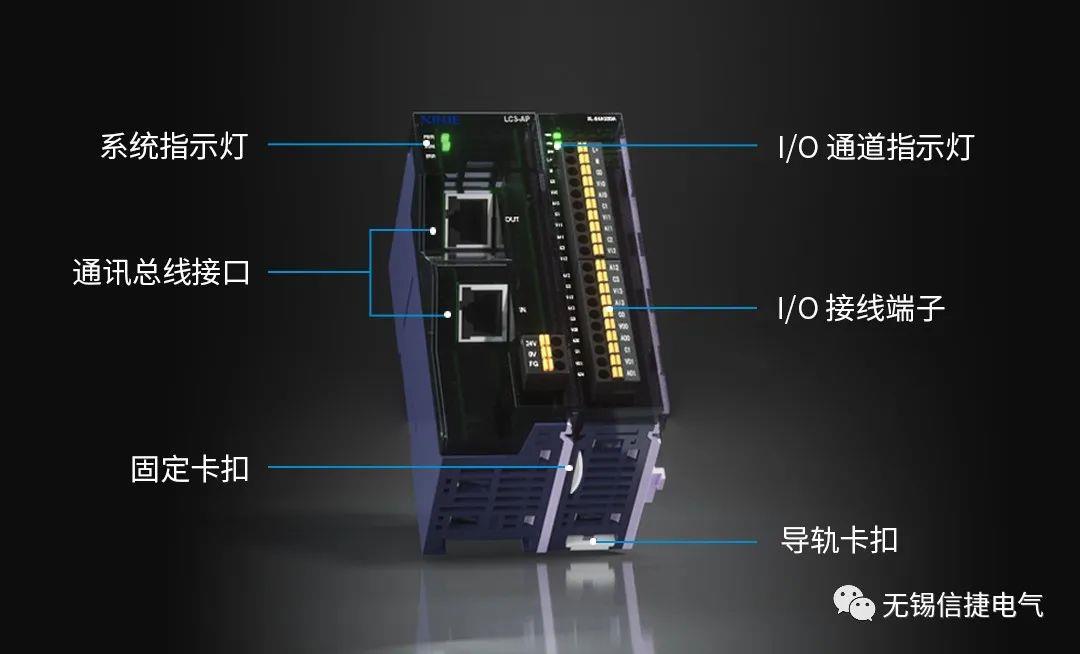

1、外形小巧，多元化組合

信捷EtherCAT分布式I/O采用插片式結構，由LC3-AP適配器、XL系列模塊組成。通過模塊兩側的撥鈕，可將多個模塊彼此間固定，增加系統的抗震性能。

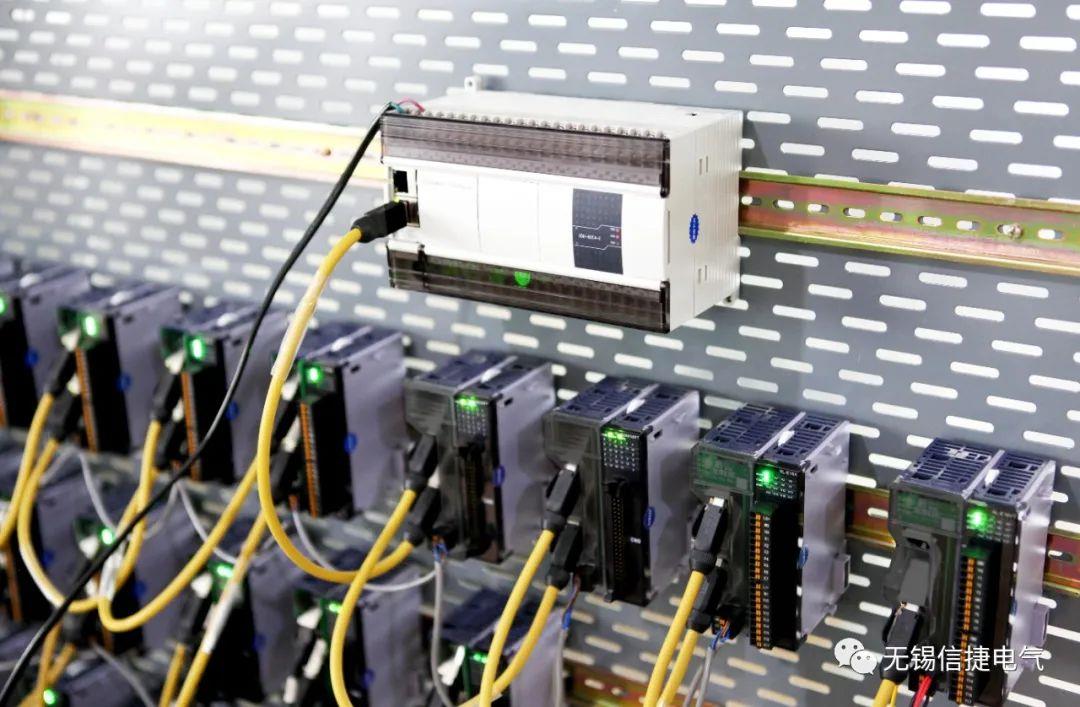

2、集成雙網口交換機，輕松實現多個從站級聯

信捷遠程IO系統的接線十分簡單，得益于 EtherCAT 的星型拓?fù)浣Y(jié)構可以被簡單的線型結構所替代。由于 EtherCAT 無需集線器和交換機，可以輕松實現多個從站級聯，因而電纜、橋架的用量大大減少，連線設計與接頭校對的工作量也大大減少，為您在安裝以及調試的過程中節約更多的時間和成本。

3、一鍵掃描，輕松配置

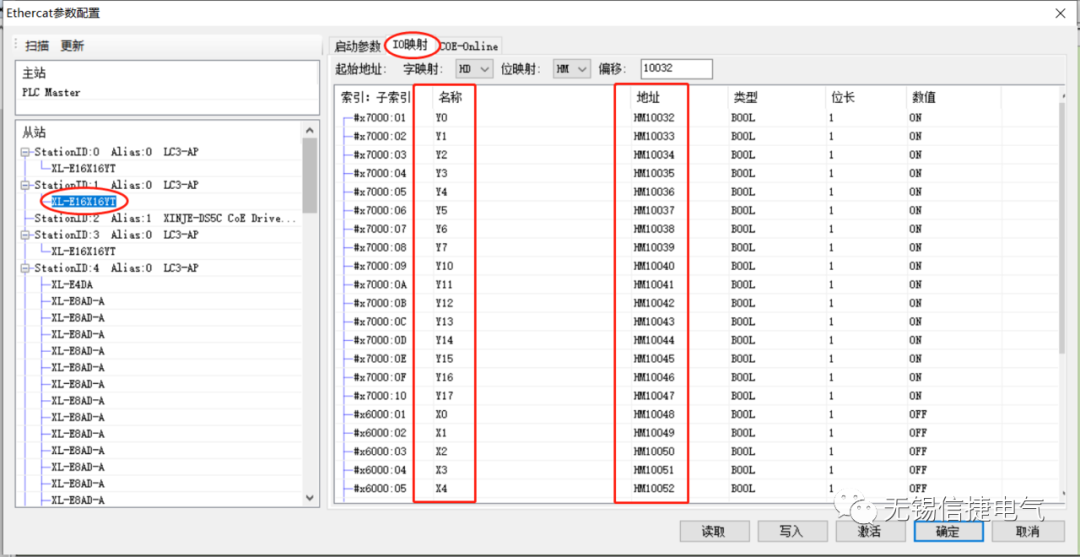

信捷XDPPRO提供EtherCAT配置信息窗口，一鍵“掃描”即可采集所有EtherCAT從站信息。

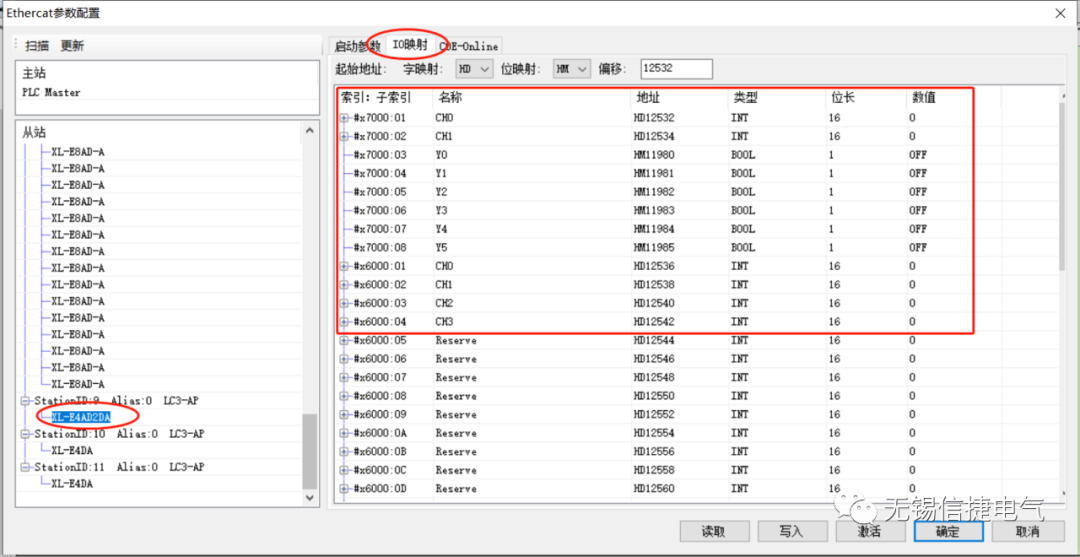

? XL系列模塊不占用I/O單元，只需要控制XY映射的HM地址就能控制模塊輸入輸出；

? 模擬量轉換的數值直接送入映射的寄存器地址；

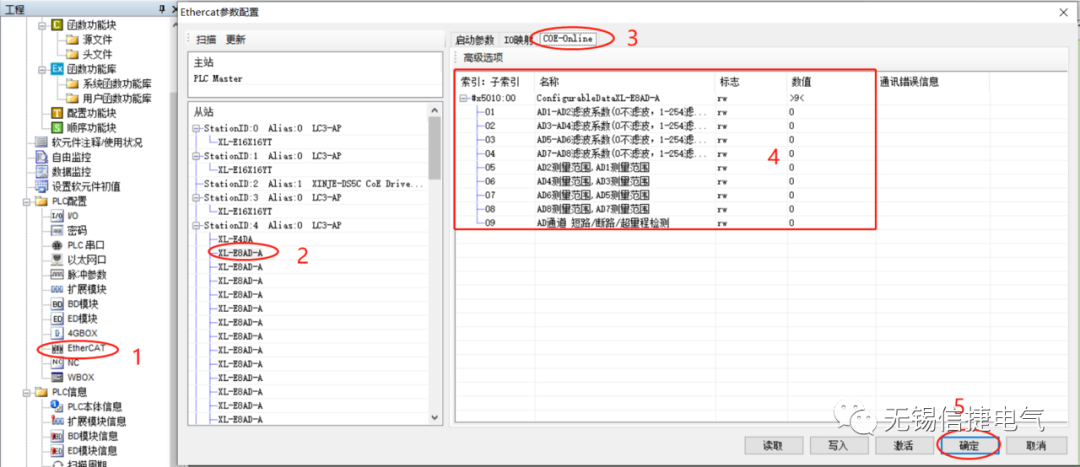

? 通過COE-Online窗口輕松實現對模塊參數的配置。

4、技術規范

? 一般規格

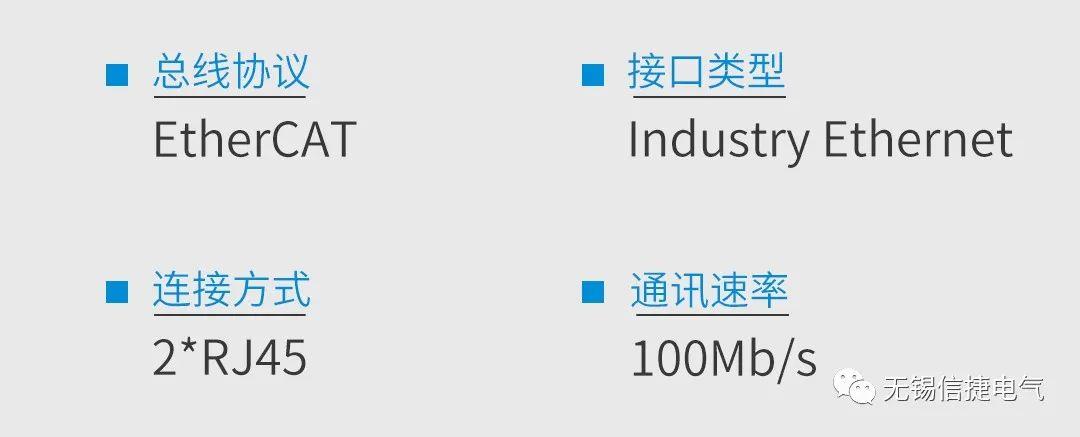

? 通訊參數

5、選型指南

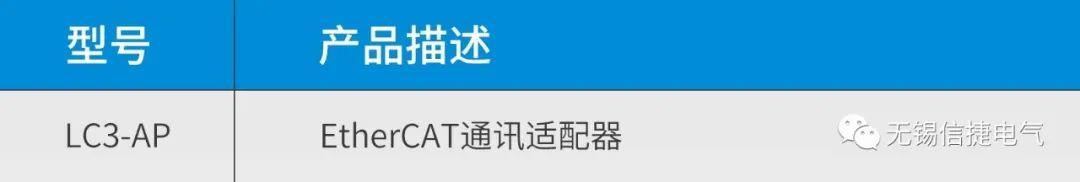

? L系列適配器

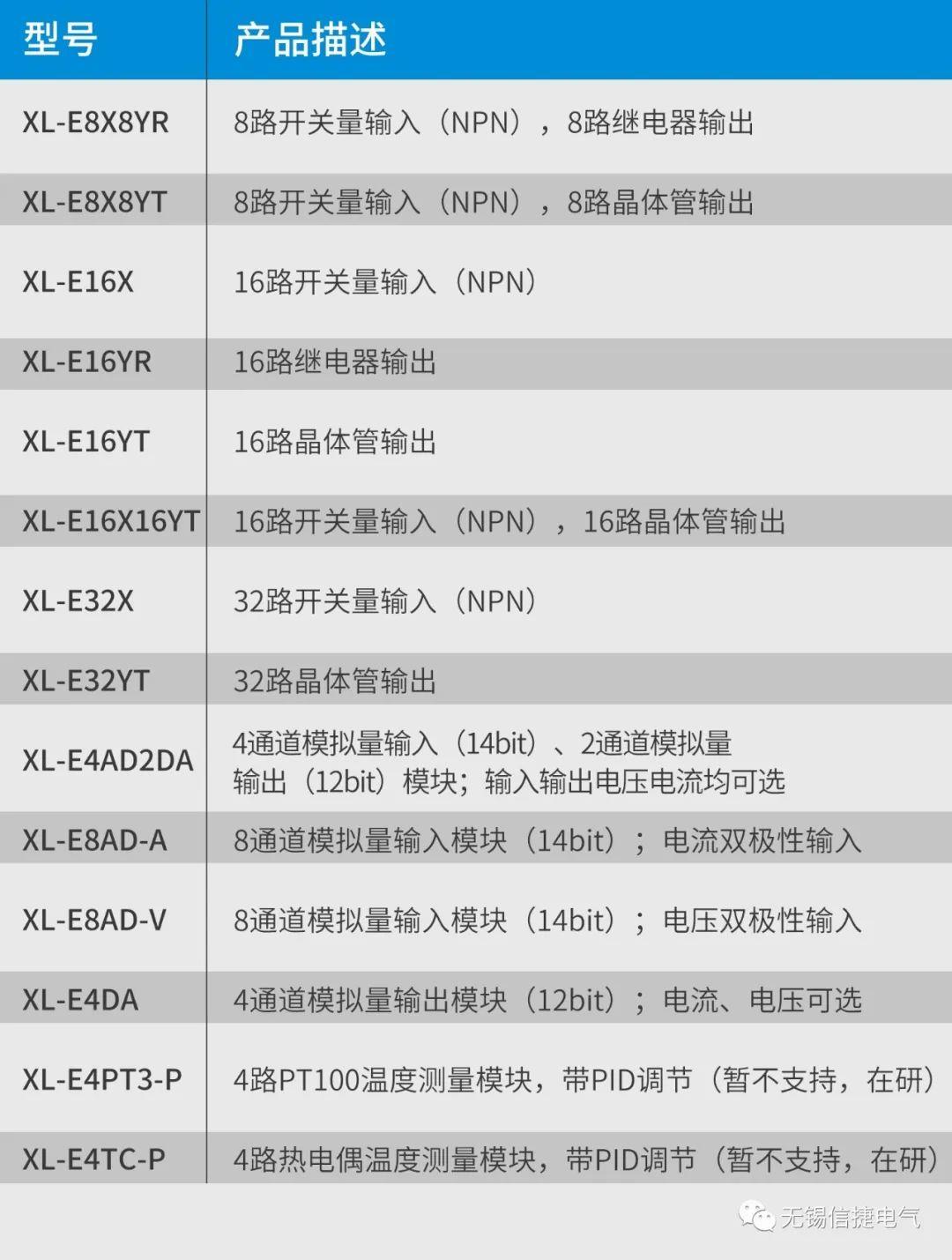

? XL系列模塊

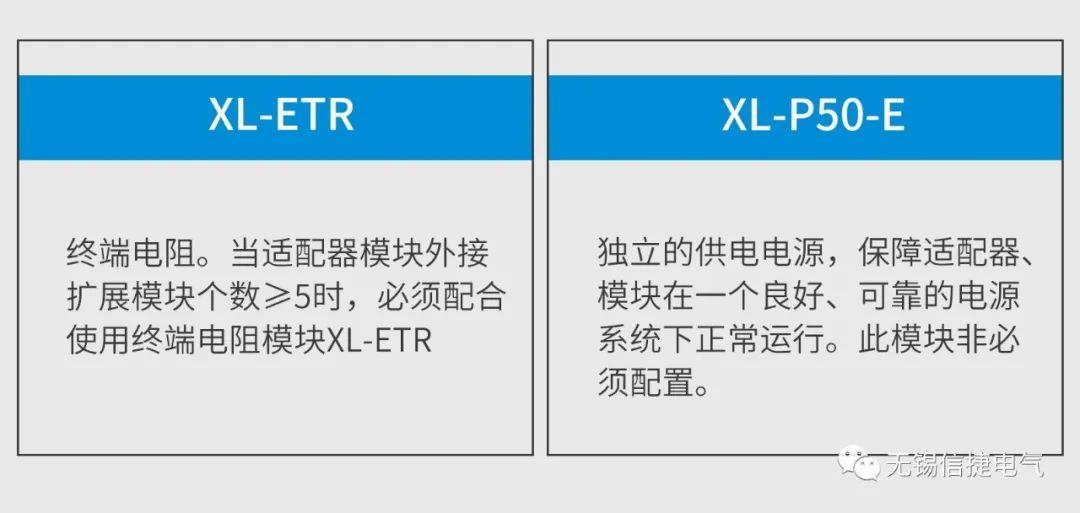

? 配件
